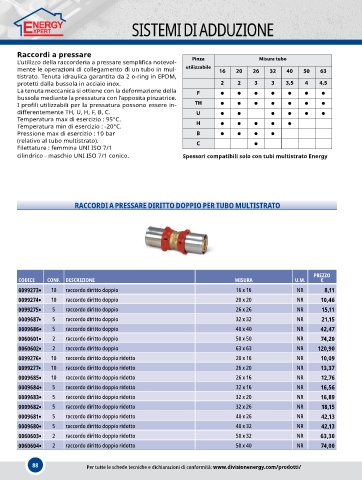

Page 89 - Energy 16-2025

SISTEMI DI ADDUZIONE

Raccordi a pressare
L’utilizzo della raccorderia a pressare semplifica notevol- Pinza Misura tubo
mente le operazioni di collegamento di un tubo in mul- utilizzabile 16 20 26 32 40 50 63
tistrato. Tenuta idraulica garantita da 2 o-ring in EPDM,
protetti dalla bussola in acciaio inox. 2 2 3 3 3,5 4 4,5
La tenuta meccanica si ottiene con la deformazione della F ● ● ● ● ● ● ●
bussola mediante la pressatura con l’apposita pinzatrice.
I profili utilizzabili per la pressatura possono essere in- TH ● ● ● ● ● ● ●
differentemente TH, U, H, F, B, C. U ● ● ● ● ● ●
Temperatura max di esercizio : 95°C.
Temperatura min di esercizio : -20°C. H ● ● ● ● ●
Pressione max di esercizio : 10 bar B ● ● ● ●
(relativo al tubo multistrato). C ●
Filettature : femmina UNI ISO 7/1
cilindrico - maschio UNI ISO 7/1 conico. Spessori compatibili solo con tubi multistrato Energy

RACCORDI A PRESSARE DIRITTO DOPPIO PER TUBO MULTISTRATO

PREZZO
CODICE CONF. DESCRIZIONE MISURA U.M. €

0099273 ● 10 raccordo diritto doppio 16 x 16 NR 8,11
0099274 ● 10 raccordo diritto doppio 20 x 20 NR 10,46
0099275 ● 5 raccordo diritto doppio 26 x 26 NR 15,11
0009687 ● 5 raccordo diritto doppio 32 x 32 NR 21,15
0009686 ● 5 raccordo diritto doppio 40 x 40 NR 42,47
0060601 ● 2 raccordo diritto doppio 50 x 50 NR 74,20
0060602 ● 2 raccordo diritto doppio 63 x 63 NR 120,90
0099276 ● 10 raccordo diritto doppio ridotto 20 x 16 NR 10,09
0099277 ● 10 raccordo diritto doppio ridotto 26 x 20 NR 13,37
0009685 ● 10 raccordo diritto doppio ridotto 26 x 16 NR 12,76
0009684 ● 5 raccordo diritto doppio ridotto 32 x 16 NR 16,56
0009683 ● 5 raccordo diritto doppio ridotto 32 x 20 NR 16,89
0009682 ● 5 raccordo diritto doppio ridotto 32 x 26 NR 18,15
0009681 ● 5 raccordo diritto doppio ridotto 40 x 26 NR 42,13
0009680 ● 5 raccordo diritto doppio ridotto 40 x 32 NR 42,13

0060603 ● 2 raccordo diritto doppio ridotto 50 x 32 NR 63,30
0060604 ● 2 raccordo diritto doppio ridotto 50 x 40 NR 74,00

88 Per tutte le schede tecniche e dichiarazioni di conformità: www.divisionenergy.com/prodotti/
