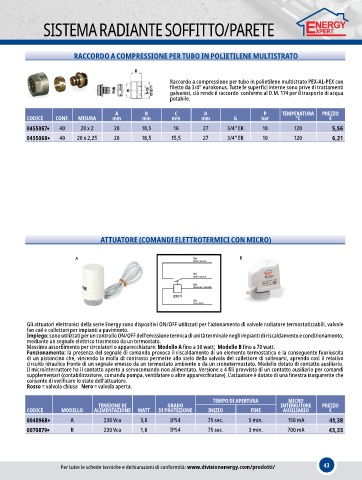

SISTEMA RADIANTE SOFFITTO/PARETE





                          RACCORDO A COMPRESSIONE PER TUBO IN POLIETILENE MULTISTRATO



                                                          Raccordo a compressione per tubo in polietilene multistrato PEX-AL-PEX con
                                                          filetto da 3/4” eurokonus. Tutte le superfici interne sono prive di trattamenti
                                                          galvanici, ciò rende il raccordo  conforme al D.M. 174 per il trasporto di acqua
                                                          potabile.

                                        A         B         C         D                   P     TEMPERATURA   PREZZO
          CODICE    CONF.  MISURA      mm        mm        mm        mm         G        bar         °C         €

          0455067 ●  40     20 x 2     20        18,5      16        27       3/4” EK    10         120          5,56
          0455068 ●  40    20 x 2,25   20        18,5      15,5      27       3/4” EK    10         120          6,21


















                                   ATTUATORE (COMANDI ELETTROTERMICI CON MICRO)



                          A                                                       B











          Gli attuatori elettronici della serie Energy sono dispositivi ON/OFF utilizzati per l’azionamento di valvole radiatore termostatizzabili, valvole
          fan coil e collettori per impianti a pavimento.
          Impiego: sono utilizzati per un controllo ON/OFF dell’emissione termica di unità terminale negli impianti di riscaldamento e condizionamento,
          mediante un segnale elettrico trasmesso da un termostato.
          Massimo assorbimento per circolatori o apparecchiature: Modello A fino a 30 watt;  Modello B fino a 70 watt.
          Funzionamento: la presenza del segnale di comando provoca il riscaldamento di un elemento termostatico e la conseguente fuoriuscita
          di un pistoncino che, vincendo la molla di contrasto permette allo stelo della valvola del collettore di sollevarsi, aprendo così il relativo
          circuito idraulico fronte di un segnale emesso da un termostato ambiente o da un cronotermostato. Modello dotato di contatto ausiliario.
          Il microinterruttore ha il contatto aperto a servocomando non alimentato. Versione a 4 fili provvista di un contatto ausiliario per comandi
          supplementari (contabilizzazione, comando pompa, ventilatore o altre apparecchiature). L’attuatore è dotato di una finestra trasparente che
          consente di verificare lo stato dell’attuatore.
          Rosso = valvola chiusa   Nero = valvola aperta.


                                                                         TEMPO DI APERTURA        MICRO
                                  TENSIONE DI            GRADO                                  INTERRUTORE   PREZZO
          CODICE      MODELLO    ALIMENTAZIONE  WATT  DI PROTEZIONE    INIZIO        FINE       AUSILIARIO      €
          0048968 ●      A          230 Vca     3,0       IP54         75 sec.       5 min.       150 mA        41,38
          0070879 ●      B          230 Vca     1,8       IP54         75 sec.       3 min.       700 mA        43,33





                     Per tutte le schede tecniche e dichiarazioni di conformità: www.divisionenergy.com/prodotti/  43
