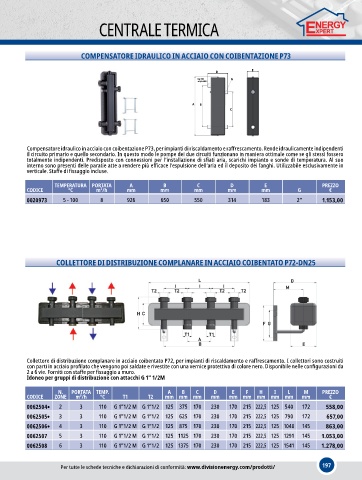

Page 198 - Energy 16-2025

CENTRALE TERMICA

COMPENSATORE IDRAULICO IN ACCIAIO CON COIBENTAZIONE P73

D E
Ingresso G
acqua calda

A B
C

Compensatore idraulico in acciaio con coibentazione P73, per impianti di riscaldamento e raffrescamento. Rende idraulicamente indipendenti
il circuito primario e quello secondario. In questo modo le pompe dei due circuiti funzionano in maniera ottimale come se gli stessi fossero
totalmente indipendenti. Predisposto con connessioni per l’installazione di sfiati aria, scarichi impianto e sonde di temperatura. Al suo
interno sono presenti delle paratie atte a rendere più efficace l’espulsione dell’aria ed il deposito dei fanghi. Utilizzabile esclusivamente in
verticale. Staffe di fissaggio incluse.

TEMPERATURA PORTATA A B C D E PREZZO
CODICE °C m³/h mm mm mm mm mm G €
0020973 5 - 100 8 926 650 550 314 183 2” 1.153,00

COLLETTORE DI DISTRIBUZIONE COMPLANARE IN ACCIAIO COIBENTATO P72-DN25

Collettore di distribuzione complanare in acciaio coibentato P72, per impianti di riscaldamento e raffrescamento. I collettori sono costruiti
con parti in acciaio profilato che vengono poi saldate e rivestite con una vernice protettiva di colore nero. Disponibile nelle configurazioni da
2 a 6 vie. Forniti con staffe per fissaggio a muro.
Idoneo per gruppi di distribuzione con attacchi G 1” 1/2M

N. PORTATA TEMP. A B C D E F H I L M PREZZO
CODICE ZONE m³/h °C T1 T2 mm mm mm mm mm mm mm mm mm mm €
0062504 ● 2 3 110 G 1”1/2 M G 1”1/2 125 375 170 230 170 215 222,5 125 540 172 558,00
0062505 ● 3 3 110 G 1”1/2 M G 1”1/2 125 625 170 230 170 215 222,5 125 790 172 657,00
0062506 ● 4 3 110 G 1”1/2 M G 1”1/2 125 875 170 230 170 215 222,5 125 1040 145 863,00
0062507 5 3 110 G 1”1/2 M G 1”1/2 125 1125 170 230 170 215 222,5 125 1291 145 1.053,00
0062508 6 3 110 G 1”1/2 M G 1”1/2 125 1375 170 230 170 215 222,5 125 1541 145 1.278,00

Per tutte le schede tecniche e dichiarazioni di conformità: www.divisionenergy.com/prodotti/ 197
