CENTRALE TERMICA

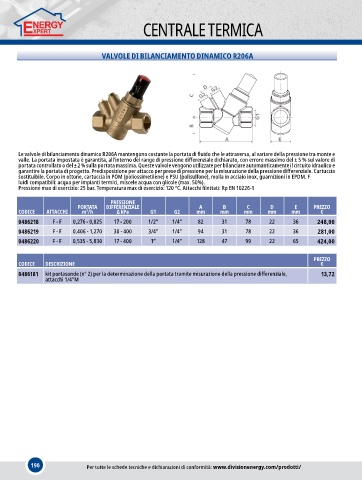

VALVOLE DI BILANCIAMENTO DINAMICO R206A

D G2
G2
C

G1
B

A E

Le valvole di bilanciamento dinamico R206A mantengono costante la portata di fluido che le attraversa, al variare della pressione tra monte e
valle. La portata impostata è garantita, all’interno del range di pressione differenziale dichiarato, con errore massimo del ± 5 % sul valore di
portata controllato o del ± 2 % sulla portata massima. Queste valvole vengono utilizzate per bilanciare automanticamente il circuito idraulico e
garantire la portata di progetto. Predisposizione per attacco per prese di pressione per la misurazione della pressione differenziale. Cartuccia
sostituibile. Corpo in ottone, cartuccia in POM (poliossimetilene) e PSU (polisulfone), molla in acciaio inox, guarnizioni in EPDM. F
luidi compatibili: acqua per impianti termici, miscele acqua con glicole (max. 50%).
Pressione max di esercizio: 25 bar. Temperatura max di esercizio: 120 °C. Attacchi filettati: Rp EN 10226-1

PRESSIONE
PORTATA DIFFERENZIALE A B C D E PREZZO
CODICE ATTACCHI m³/h Δ kPa G1 G2 mm mm mm mm mm €
0486218 F - F 0,276 - 0,825 17 - 200 1/2” 1/4” 82 31 78 22 36 248,00
0486219 F - F 0,406 - 1,270 30 - 400 3/4” 1/4” 94 31 78 22 36 281,00
0486220 F - F 0,535 - 5,830 17 - 400 1” 1/4” 128 47 99 22 65 424,00

PREZZO
CODICE DESCRIZIONE €
0486181 kit portasonde (n° 2) per la determinazione della portata tramite misurazione della pressione differenziale, 13,72
attacchi 1/4”M
