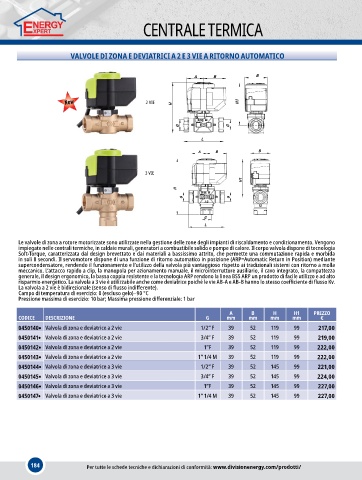

Page 185 - Energy 16-2025

CENTRALE TERMICA

VALVOLE DI ZONA E DEVIATRICI A 2 E 3 VIE A RITORNO AUTOMATICO

A B B

2 VIE H H1

G G

L
A B B

3 VIE
H1 99
H
G G

G
L

Le valvole di zona a rotore motorizzate sono utilizzate nella gestione delle zone degli impianti di riscaldamento e condizionamento. Vengono
impiegate nelle centrali termiche, in caldaie murali, generatori a combustibile solido e pompe di calore. Il corpo valvola dispone di tecnologia
Soft-Torque, caratterizzata dal design brevettato e dai materiali a bassissimo attrito, che permette una commutazione rapida e morbida
in soli 8 secondi. Il servomotore dispone di una funzione di ritorno automatico in posizione (ARP=Automatic Return in Position) mediante
supercondensatore, rendendo il funzionamento e l’utilizzo della valvola più vantaggioso rispetto ai tradizionali sistemi con ritorno a molla
meccanico. L’attacco rapido a clip, la manopola per azionamento manuale, il microinterruttore ausiliario, il cavo integrato, la compattezza
generale, il design ergonomico, la bassa coppia resistente e la tecnologia ARP rendono la linea BS5 ARP un prodotto di facile utilizzo e ad alto
risparmio energetico. La valvola a 3 vie è utilizzabile anche come deviatrice poiché le vie AB-A e AB-B hanno lo stesso coefficiente di flusso Kv.
La valvola a 2 vie è bidirezionale (senso di flusso indifferente).
Campo di temperatura di esercizio: 0 (escluso gelo)–90 °C
Pressione massima di esercizio: 10 bar; Massima pressione differenziale: 1 bar

A B H H1 PREZZO
CODICE DESCRIZIONE G mm mm mm mm €
0450140 ● Valvola di zona e deviatrice a 2 vie 1/2” F 39 52 119 99 217,00
0450141 ● Valvola di zona e deviatrice a 2 vie 3/4” F 39 52 119 99 219,00
0450142 ● Valvola di zona e deviatrice a 2 vie 1”F 39 52 119 99 222,00
0450143 ● Valvola di zona e deviatrice a 2 vie 1” 1/4 M 39 52 119 99 222,00
0450144 ● Valvola di zona e deviatrice a 3 vie 1/2” F 39 52 145 99 221,00
0450145 ● Valvola di zona e deviatrice a 3 vie 3/4” F 39 52 145 99 224,00
0450146 ● Valvola di zona e deviatrice a 3 vie 1”F 39 52 145 99 227,00
0450147 ● Valvola di zona e deviatrice a 3 vie 1” 1/4 M 39 52 145 99 227,00

184 Per tutte le schede tecniche e dichiarazioni di conformità: www.divisionenergy.com/prodotti/
